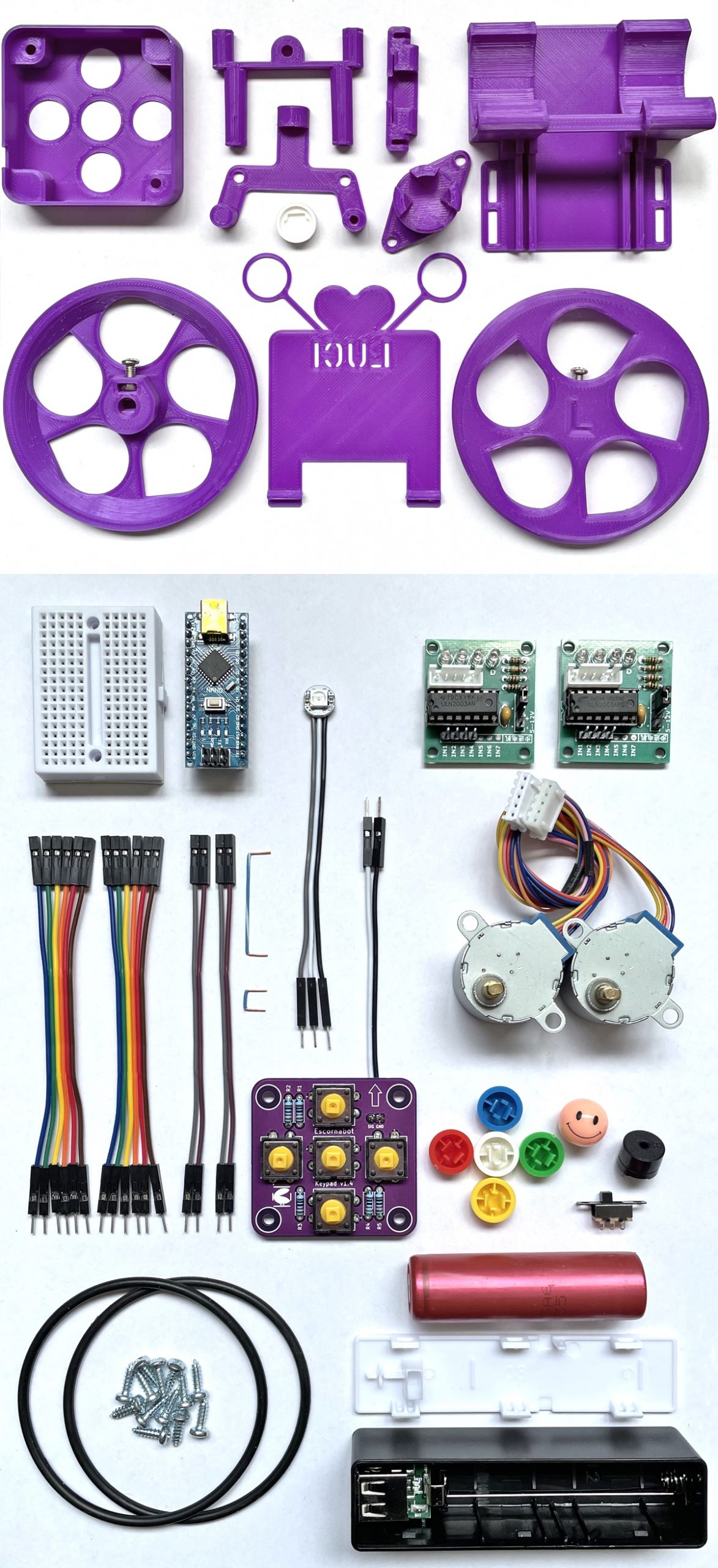

Neste listado atoparás o inventario de pezas e compoñentes necesarios para montar un Escornabot Luci. Se tes un kit é posible que algunhas partes xa estén premontadas (por exemplo o teclado, a batería+interruptor etc.).
Pezas 3D impresas en PLA
- 1x chasis
- 1x soporte do portabolas
- 1x soporte do teclado
- 1x portabolas
- 1x soporte para o interruptor
- 1x cuberta para o teclado
- 1x roda dereita
- 1x roda esquerda
- 1x carauta
- 1x cuberta neopixel
Partes mecánicas
- 13x parafusos «rosca chapa» din-7981 2.9×9.5 (ISO 7049)
- 2x parafusos «rosca métrica» din-7985 M3x10 (ISO 7045) (para as rodas)
- 2x porcas din-934 M3 (ISO 4032) (para as rodas)
- 2x xunta tórica de 70x64x3 mm (ODxIDxCS)
- 1x bola/canica 14 mm diámetro
Partes electrónicas
- 2x motor paso a paso 28BYJ-48 5V
- 2x controlador motor paso a paso ULN2003
- 1x Kit Power-Bank DIY (guía de modificación)
- 1x Batería 18650 (para o Power-Bank)
- 1x interruptor deslizante miniatura SPDT (19.6mm x 5.5mm x 7.8mm)
- 1x zumbador pasivo 5V 12 mm
- 1x mini placa de prototipado 170 contactos
- 1x Arduino Nano
- 21x cables dupont macho-femia de 10 cm
- 2x pontes de cable (extensores)
- 1x teclado Escornabot (na imaxe xa está montado)
- 1x placa base (PCB)
- 5x resistencia 10 kΩ 1/4W THT
- 5x pulsador B3F-40XX 12 mm con tecla
